產品特點: Q647W氣動硬密封固定球閥由固定式球閥閥體和氣動單作用執行器(帶彈簧復位)組成。閥體形式為固定式,密封采用司太立合金堆積焊。具有耐磨損抗沖刷的特性。固定式球閥的工作方式式以壓縮空氣為動力推到帶動閥桿球心旋轉角度來完成開關和調節的。廣泛應用于化工,石油,輕紡,電力,食品制藥,制冷,航空,航天,造紙等工業領域的管道上作為介質流量的開關和調節。
更新時間:2024-12-05 | 產品型號:Q647W-16P |
瀏覽量:3989 | 廠商性質:生產廠家 |

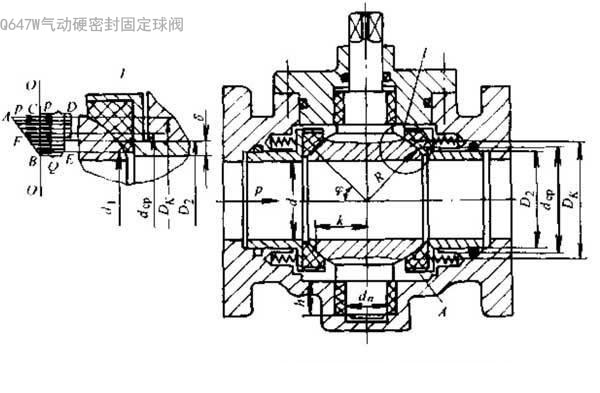

Q647W氣動硬密封固定球閥主要使用于高壓大口徑的球閥中。根據閥座密封圈的安裝不同,固定球閥有球體前密封的閥座和球體后密封的閥座兩種結構。 球體前密封的閥座的密封原理:和閥桿成為一個整體的球體可以在上下滑動軸承或滾動軸承中自由轉動,閥座密封圈被安裝在活動的套筒內,套筒在閥體中用0形圈密封。閥座密封圈由一組...”
一、產品簡介:
Q647W氣動硬密封固定球閥為開 - 關型控制閥門,閥門采用球體固定、閥體鍛造、中部法蘭連接采用螺栓連接的設計。固定球氣動球閥Q647H Q647W鍛造的閥體保證了球閥殼體的質量以及強度和剛度;中部的連接螺栓設計和選用是經過科學而精確的計算保證其強度,因此,使用該系列球閥是安全的。浮動雙閥座,密封設計是采用獨特的兩道軟密封及金屬密封形成三次密封,保證了可靠的密封,開關扭矩輕,易操作。
Q647W氣動硬密封固定球閥在石油、天然氣等長輸管線及石化、醫藥、城建等領域應用十分廣泛。
二、產品特點:
1、采用固定式閥芯設計、啟閉力矩小、壽命長;
2、流通性好、密封可靠;
3、與氣動用支架連接、ISO5211連接標準;
4、雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的懸濁液及粘性介質。
三、零部件材料表:
1 |
底座 |
WCB、CF8、CF8M、CF3M |
2 |
左閥體 |
WCB、CF8、CF8M、CF3M |
3 |
下閥軸 |
2Cr13、304、316、316L |
4 |
右閥體 |
WCB、CF8、CF8M、CF3M |
5 |
球體 |
2Cr13、304、316、316L |
6 |
密封圈 |
PTFE、PPL、304、316、316L |
7 |
彈簧 |
65Mn、不銹鋼 |
8 |
銷 |
25、35、45 |
9 |
上閥軸 |
2Cr13、304、316、316L |
10 |
支架 |
WCB、CF8、CF8M、CF3M |
11 |
填料壓板 |
WCB、CF8、CF8M、CF3M |
12 |
執行器 |
根據客戶要求提供配置 |
